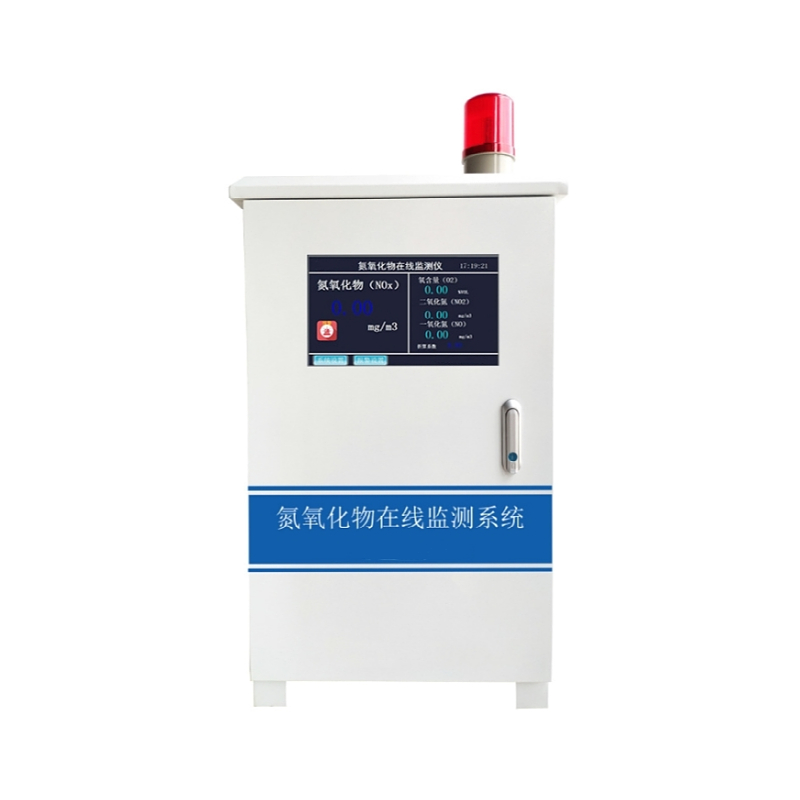

锅炉氮氧化物在线监测系统
JEK500XT-NOX 是我公司自主研发生产的防爆型厂界/固定源氮氧化物在线监测仪，建立厂界数 据监测与分析系统，可以提高对厂界大气氮氧化物污染监测数据的处理和管理能力，为环境规划和 环境评价提供决策依据。广泛应用于锅炉、火力发电、石油化工、印刷、橡胶制品、医药、电子、 工业涂装等
产品特点
♦核心处理器采用先进的ARM Cortex M3 (32©),使处理能力更稳定、高效
♦采用光离子传感器，ADC采用24位高精度芯片
♦宽大液晶屏显示清晰明了，触摸屏界操作简单方便
♦MCU内存最大存储500条历史数据。数据可上传云平台及环保局
♦具有自动测试、自检、故障报警、屏幕显示、结果查询等功能
♦RS485通讯可连接上位机，兼容常规控制输出方式：1路4~20mA电流、2路继电器,声光报警输出
♦全中文操作界面(可转换成英文界面)路继电器,声光报警输出
检测参数表
| 检测参数 | 量程 | 单位 | 精度 | 分辨率 | 配置 |
| 二氧化氮 | 0-500 | mg/m3 | 3% | 0.01mg/m3 | 标配 |
| —氧化氮 | 0-500 | mg/m3 | 3% | 0.01mg/m3 | 标配 |
| 氧气 | 0-25 | % VOL | 3% | 0.01mg/m3 | 标配 |
| 氮氧化物 | 0-500 | mg/m3 | 3% | 0.01mg/m3 | 标配 |
| 温度 | 0-300 | °C | 3% | 0.1°C | 选配 |
| 动压 | 0-1000 | Pa | 3% | 1Pa | |
| 流速 | 0-40 | m/s | 3% | 0.1 m/s |
| 参数 | 性能数据 |
| 测量原理 | 电化学 |
| NOx量程 | 0-2000 mg/m3 （可选其他，联系客服） |
| 线性度 | ±2% F.S. |
| 零点漂移 | ±2%F.S |
| 量程漂移 | ±2%F.S |
| 响应时间 | T90<10秒 |
| 预热时间 | 无需 |
| 环境温度 |
-10 ~+40℃ |
| 防护等级 | IP65 |
| 额定用量 | 20升分钟（用于反吹时） |
| 样气输入确岀接口 | Φ 6*4 |
| 样气流量要求 | 范围为0.5~2L/min，波动<25% |
| 样气压力要求 | 当前环境压力 ± O.lBar |
| 样气湿度要求 | <95%RH |
| 输岀信号 |
Rs485数字信号（连接配备我司的工控主机，可个人电脑）； 4-20m虚拟信号（连接具备4-20mA接口的PLC及其它上位机RF)无线传输 |
| 触点容量 | 30VDC/1A |
| 触摸按键 | 通讯地址设置、单位切换、历史数据查询、报警设置、联网配置、浓度自动校准等 |
| 控制输出 | 二级报警继电器 |
| 显示屏 | 内置7寸彩色液晶触摸屏 |
| 尺寸 | 900*600*450mm |
